河北冠能分離輸送設備有限公司（冠能分送）是冠能固控旗下的全資子公司，冠能分送的礦山事業部專門負責研發制造礦山振動篩分設備。

除振動細篩，中型振動篩之外，冠能分送還研發了大型雙層振動篩產品。包括如下系列：

1、大型雙層直線振動篩

冠能大型直線振動篩主要由箱式激振器、篩箱、減振彈簧、支座和驅動裝置組成，運行振幅軌跡為直線。冠能大型直線級振動篩安裝兩臺齒輪箱式激振器，利用強制同步原理使篩體做往復直線運動。篩機在激振力作用下帶動篩面同步振動，將力傳給篩上物料，沖擊物料在篩面拋起進行分層并按規定粒度透篩分級。物料連續不斷由給料槽到接料板緩沖輸入，通過篩面進行篩分、分級處理，篩上、篩下物料分別排入篩上和篩下收料槽內，進入下一工藝環節。冠能大型直線振動篩篩面結構的可以做成單層振動篩，也可以做成雙層振動篩。在布置方式上，大型直線振動篩可以水平布置，也可以傾斜一定角度布置。冠能大型執行振動篩在選礦、選煤、砂石骨料、建材、化工等行業中的濕式分級、脫水、脫介、尾礦干排等工藝環節有廣泛應用。此次供貨便是大型雙層直線振動篩。

其特點如下：

1. 篩機墻板無焊接，板材選用更具有良好沖擊韌性高強度合金鋼板，采用進口 HUCK 鉚釘液壓拉緊裝配，這種先進的設計使得墻板沒有焊接殘余應力。
2. 通過有限元分析，優化篩機結構和振動參數，避開篩機各級固有頻率，減少共振影響，延長整機壽命。
3. 篩下橫梁采用矩形管設計，激振梁箱形結構設計，重量輕、強度高、韌性好，主要部件焊后熱處理工藝，有效消除焊接應力。
4. 橫梁表面采用美國進口噴涂機完成聚脲噴涂作業，易沖擊、易磨損部件還可設計橡膠件防護，耐沖刷耐磨損。
5. 高效斜齒輪箱式激振器，超大激振力，超低噪音、運行平穩、超長使用壽命；偏心塊設置于激振器箱體外，這樣便于通過改變配重設置來調整振幅。
6. 產品系列化，滿足客戶不同工藝條件的生產要求；聚氨酯篩板模塊化，通用性更強，更換更方便。

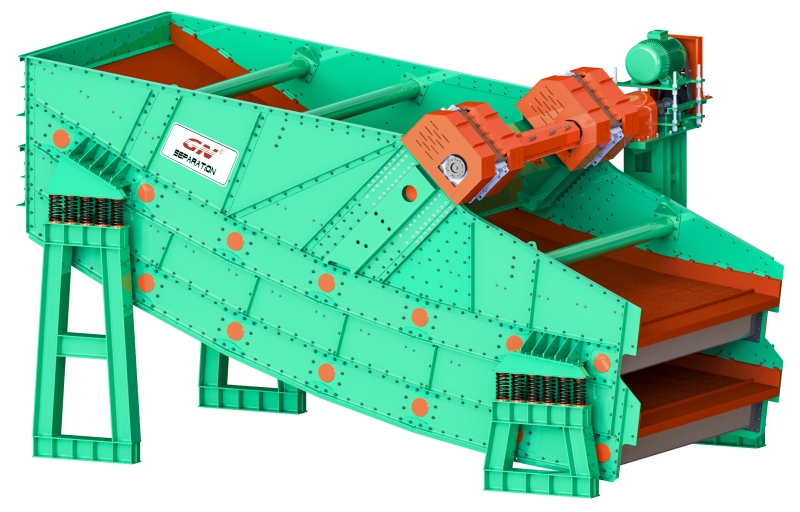

2、大型雙層香蕉振動篩

冠能大型香蕉篩，也叫等厚篩，其外形酷似香蕉而得名香蕉篩。大型香蕉篩主要由箱式激振器、篩箱、減振彈簧、支座和驅動裝置組成，運行振幅軌跡為直線。大型采用連續多段角度組合而成的折線型篩面設計，入料端篩面傾角大，可使物料快速運動和分層，有利于易篩物料透篩。隨著靠近出料端篩面傾角的減小，物料的流速降低，增加了物料的透篩機率，提高了篩分效率。香蕉篩主要應用于干式或濕式分級、脫泥、脫介等工藝環節。冠能大型香蕉篩安裝兩臺齒輪箱式激振器，利用強制同步原理使篩體做往復直線運動。香蕉篩在激振力作用下帶動篩面同步振動，將力傳給篩上物料，沖擊物料在篩面拋起進行分層并按規定粒度透篩分級。此次供貨為大型雙層香蕉振動篩。

其特點如下：

1. 冠能香蕉篩激振梁采用箱型結構設計且內設加強筋，剛度大、強度高。主要焊縫全部熔透，進行一級 UT 探傷和磁粉探傷檢驗，焊后進行熱處理以消除焊接應力。激振梁配合面在組裝前均采用數控機床進行精密加工，有效地保證篩機整體裝配質量。
2. 冠能香蕉篩篩下橫梁采用無縫矩形管與高強度鋼板焊接結構，焊后進行熱處理以消除焊接應力，兩端面采用數控機床進行精密加工。
3. 冠能香蕉篩的過流部件，易磨損部件采用整件拋丸處理，耐磨聚脲材料表面噴涂工藝，延長零部件使用壽命。
4. 冠能香蕉篩針對客戶特殊物料的工況條件下，振動篩可選擇噴涂聚脲和粘接耐磨橡膠板雙重耐磨工藝，保證設備長期有效的應用。
5. 冠能卓越的技術和設計能力，加工制造能力能夠在各種工況條件下滿足客戶的實際需求。為 確保設備的良好運行，每臺設備在出廠前均經過精心地組裝和嚴格的出廠前空載試運行。
6. 冠能設計符合 BS7608( 鋼產品的疲勞設計和評估）標準，預先通過有限元受力分析，對重要部件進行應力、位移分析，確保振動篩在客戶現場的正常運行。

3、大型雙層馳張振動篩

冠能大型馳張篩主要由箱式激振器、主振篩框、浮動篩框、剪切彈簧、減振彈簧、柔性聚氨酯篩網、支座和驅動裝置組成，運行振幅軌跡為直線。弛張篩采用雙質體近共振原理，單一驅動產生雙重振動。主振篩框受激振力驅動做基本振動，浮動篩框和主振篩框通過與剪切彈簧連接，在近共振狀態下做相對運動。聚氨酯篩網一端固定在固定橫梁上，另一端固定在浮動橫梁上，固定梁和浮動梁的相對運動使篩網不斷伸縮曲張，能傳遞給物料非常高的加速度，從而使物料充分拋起和分層。馳張篩的篩網能夠傳遞給物料 50g 的加速度，使物料充分松散透篩，完成篩分。在篩分過程中篩網在持續撓曲運動下產生彈性形變，將濕粘物料拋離篩面，具有自清理功能，使篩機處理量與篩分效率得到大幅提高。馳張篩廣泛應用于中細粒度、濕、粘等難篩物料的干法篩分作業，具有不易堵孔、篩分效率高等特點。此次供貨為大型雙層馳張振動篩。

其主要特點總結如下：

1. 篩機墻板無焊接，板材選用更具有良好沖擊韌性高強度合金鋼板，采用進口 HUCK 鉚釘液壓拉緊裝配，這種先進的設計使得墻板沒有焊接殘余應力。
2. 通過有限元分析，優化篩機結構和振動參數，避開篩機各級固有頻率，減少共振影響，延長整機壽命。
3. 篩下橫梁采用無縫異形形管設計，激振梁箱形結構設計，重量輕、強度高、韌性好，主要部件焊后熱處理工藝，有效消除焊接應力。
4. 浮動篩框振幅可調，通過改變剪切彈簧數量實現振幅調整。
5. 高效斜齒輪箱式激振器，超大激振力，超低噪音、運行平穩、超長使用壽命；偏心塊設置于激振器箱體外，這樣便于通過改變配重設置來調整振幅。
6. 聚氨酯篩網采用壓入式安裝，更換更方便。篩網彈性形變具有自清理篩孔作用，能有效解決細濕粘物料的堵孔問題。固定、浮動橫梁與軌座內部采用螺栓聯接，保證連接強度同時更換方便。 側邊軌座采用牛角型設計，保護墻板同時防止篩上物側漏到篩下。
7. 橫梁表面采用聚脲噴涂或粘接耐磨橡膠板進行防護，耐沖刷、耐腐蝕保證橫梁的使用壽命。

冠能推出的大型雙層礦山振動篩相對單層礦山振動篩具有更大的處理量，以此滿足客戶現場對于單臺設備更大處理量的要求。

如果您有礦山振動篩或者其他篩分設備的需求，歡迎您致電冠能公司，或者登錄冠能官網進行相應了解。
